Χέρι - κρατημένη μηχανή συγκόλλησης σημείων πυροβόλων όπλων φορητή Συμβούλιο Πολιτιστικής Συνεργασίας 380 βολτ εγκεκριμένο







Η συγκόλληση αντίστασης αναφέρεται σε μια μέθοδο στην οποία η θερμότητα αντίστασης που παράγεται από το ρεύμα που περνά μέσω weldment και της επαφής χρησιμοποιείται ως πηγή θερμότητας για να θερμάνει τοπικά weldment πιέζοντας για τη συγκόλληση. Κατά ένωση, κανένα τη μέταλλο υλικών πληρώσεως δεν απαιτείται, η παραγωγικότητα είναι υψηλή, η παραμόρφωση weldment είναι μικρή, και είναι εύκολο να πραγματοποιηθεί η αυτοματοποίηση.

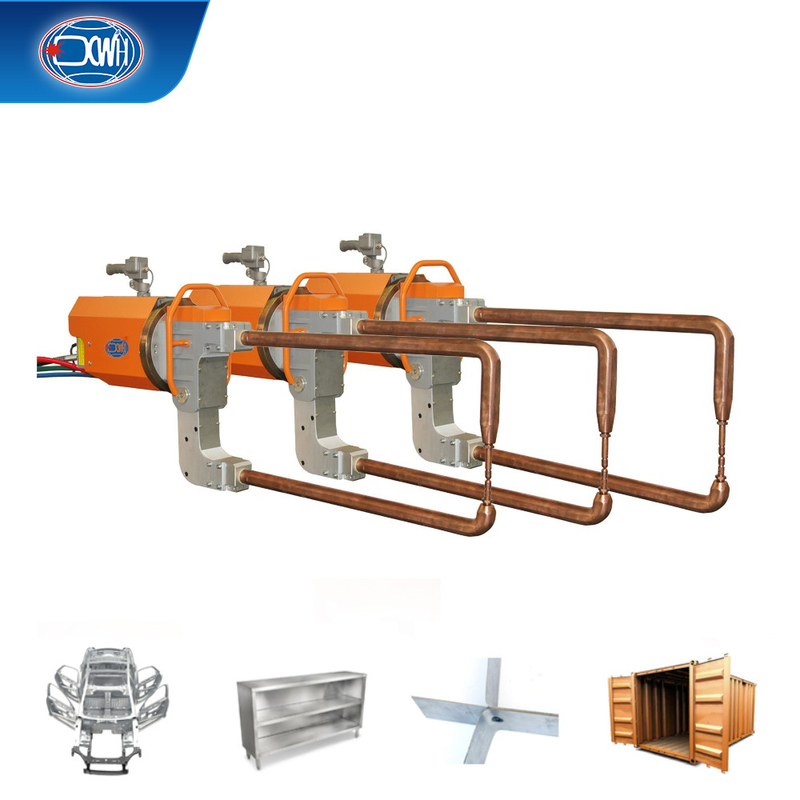

Οι ενσωματωμένες λαβίδες συγκόλλησης σημείων αναστολής υιοθετούν τη διαδικασία συνελεύσεων για να συνδέσουν το μετασχηματιστή και το βραχίονα tong και να τον καθορίσουν σε περιστρεφόμενο δίσκο. Το εσωτερικό δαχτυλίδι και το εξωτερικό δαχτυλίδι της περιστροφικής πλάκας υιοθετούν μια δομή σφαιρών χάλυβα, η οποία είναι εύκαμπτη στην περιστροφή και δεν έχει καμία σύλληψη. Οι λαβίδες συγκόλλησης περιστρέφονται μέσω του δίσκου πραγματοποιούν την περιστροφή 360°, και ο περιστρεφόμενος δίσκος είναι εξοπλισμένος με έναν μηχανισμό κλειδώματος που μπορεί να κλειδωθεί σε οποιαδήποτε γωνία, η οποία μπορεί αποτελεσματικά να συναντήσει μερικές συγκεκριμένες στάσεις συγκόλλησης. Αφότου ολοκληρώνεται η συγκεκριμένη συγκόλληση στάσης, η κλειδαριά μπορεί να περιστραφεί κανονικά αφότου ολοκληρώνεται η συγκόλληση.





Χαρακτηριστικά γνωρίσματα



Στοιχείο/πρότυπα	Μονάδα	DN2-35X	DN2-35C	DN2-45X	DN2-45C	DN2-65X	DN2-65C
δύναμη σε 50%	KVA	35	35	45	45	65	65
Μέγιστο ρεύμα βραχυκυκλώματος	KVA	15	15	16	16	46	46
Δευτεροβάθμιος ξεφορτώστε την τάση	Β	5.7	5.7	6.3	6.3	8	8
Τάση σε 50Hz/60Hz	Β	380	380	380	380	380	380
Απόσταση μεταξύ των όπλων	ΚΚ	120-280	100	120-330	100	160-430	100
Max.strength στα ηλεκτρόδια	Ν	3500	3500	3500	3500	3500	3500
Κτύπημα εργασίας	ΚΚ	15-45	15-25	15-45	15-25	15-45	15-25
Max.stroke	ΚΚ	50-120	60/100/140	50-120	60/100/140	50-120	60/100/140
Μήκος βραχιόνων	ΚΚ	240-600	200-500	300-800	200-500	400-1100	200-500
Συμπιεσμένη παροχή αέρα	MPA	0,5	0,5	0,5	0,5	0,5	0,5
Ανώτατο πάχος του φύλλου ήπιου χάλυβα με το βραχίονα min.length s	ΚΚ	3+3	3+3	4+4	4+4	5+5	5+5
Με τα όπλα 500mm	ΚΚ	2+2	2+2	3+3	3+3	3+3	3+3
Με τα μέγιστα όπλα μήκους	ΚΚ	1.2+1.2	1.2+1.2	2+2	1.8+1.8	2.0+2.0	2.0+2.0
Διαγώνιο μέγιστο καλωδίων	ΚΚ	14+14	14+14	16+16	16+16	20+20	20+20
Πτώση πίεσης νερού ψύξης	MPA	0,05	0,05	0,05	0,05	0,05	0,05
Ροή του νερού ψύξης	λ/λ	12	12	12	12	12	12
